矢量信号发生器

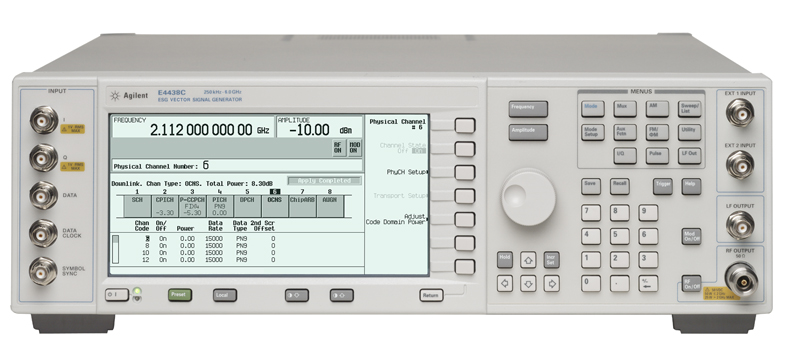

设备型号：Agilent E4438C

购置年月：2011年11月

设备简介：

Agilent E4438C ESG矢量信号发生器将优异的射频性能与完美的基带信号生成能力相结合，能够在基带、中频和高达6 GHz射频频率上提供已校准的测试信号。由于采用了具备任意波形和实时I/Q能力的内置基带发生器、大量波形回放和存储器以及宽射频调制带宽，E4438C ESG可用来测试当前的复杂无线系统及其器件。

应用范围：

E4438C ESG是一种具有极强适应能力和多种可选功能的平台，它支持您针对各种基带和射频测试应用进行仪器定制，包括简单的失真测试、常见故障诊断、基带编码算法开发、先进的收发信机设计验证以及大规模制造。借助其模块化架构，它还能根据当前所需的性能水平和信号生成能力轻松地完成仪器配置，并通过选件在未来进行升级。

技术参数：

1. 信号特征：

？250 kHz ～ 1、2、3.4或6 GHz

？ +17 dBm 输出功率

？1 GHz和20 kHz偏置时，相位噪声小于-134 dBc（典型值）

2. 调制和扫描

？AM、FM、？M和脉冲

？ASK、FSK、MSK、PSK、QAM、定制I/Q

？频率和功率的步进扫描或列表扫描

3. 基带生成和信号生成

？80 MHz双模内置基带发生器：任意波形和实时I/Q信号

？64 Msa回放存储器和1 Gsa存储器

？生成参考信号：LTE、HSPA+、WiMAX？、WLAN、DVB-H、GPS/GNSS、MATLAB等-Signal Studio

？使用N5102A的数字I/O、MIMO衰落和射频至射频衰落以及PXB基带发生器和通道仿真器完成多通道基带生成

4. 自动和通信接口

？10BaseT LAN和GPIB

？SCPI和IVI-COM驱动程序

？向后兼容ESG、PSG和8648信号发生器
