逻辑分析仪

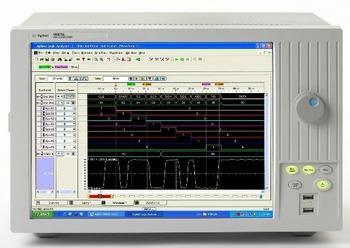

设备型号：Agilent 16802A
购置年月：2011年11月
设备简介：
Agilent 16802A逻辑分析仪带有触摸屏的15英寸（38.1 cm）彩色显示器，68通道便携式逻辑分析仪，具有高达32 M采集存储器深度，相当于带有内置码型发生器的型号16822A，综合的单端信号支持，阈值调整范围从-5 V至5 V（以10 mV为增量）。
应用范围：
便携式逻辑分析仪提供逻辑分析、码型生成、应用软件和创新探测等功能的强大组合。
技术参数：
1. 定时分析（异步采样）
·4 GHz（250 ps）定时缩放，64 K存储器深度
·使用深存储器可进行1 GHz / 500 MHz（半通道/全通道）传统定时
·500 MHz转换定时
2. 状态分析（同步采样）
·状态时钟速率高达450 MHz
·数据速率高达500 Mb/s
·自动设置阈值/样本位置，实现在高速总线上的精确测量
·同时监测所有通道上的眼图，快速发现故障信号
